YJ-2015-5L龙门式五轴数控水刀切割机

相关介绍:

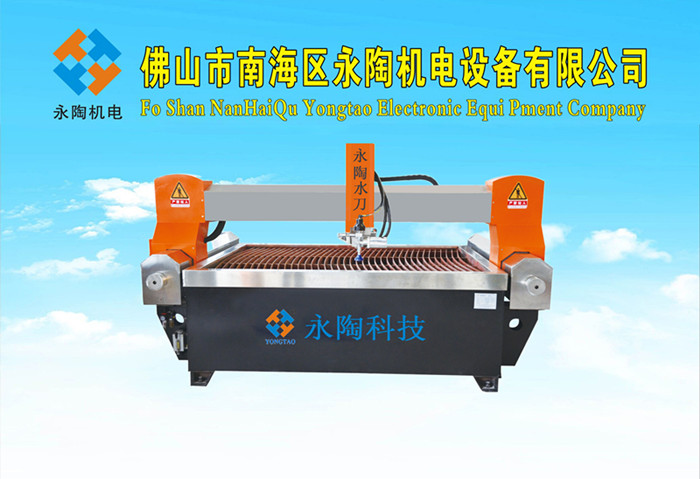

YJ-2015-5L龙门式五轴数控水刀切割机

水刀切割机加工材料: 陶瓷、石材、大理石、石英石、花岗岩、岩板、玻璃、不锈钢、钢板、铝板、铜、金属、碳钢、皮革、地毯、橡胶、亚克力、海绵、塑料、木材、复合材料

水刀切割机


水刀拼花加工效果图一:

水刀拼花加工效果图

水刀拼花加工效果图二:

水刀拼花加工效果图

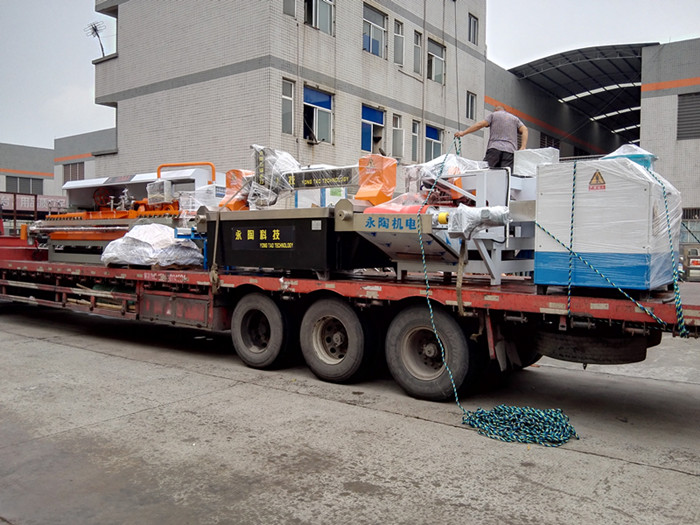

永陶五轴水刀发货照片:

水刀切割机

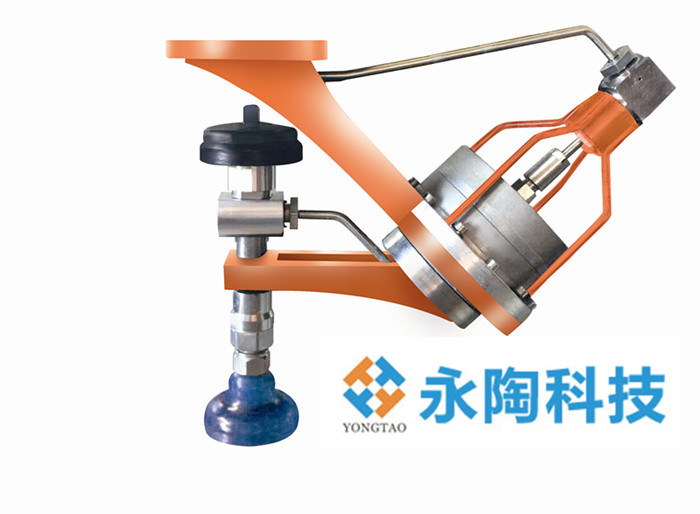

永陶AB五轴水刀刀头:

AB轴刀头

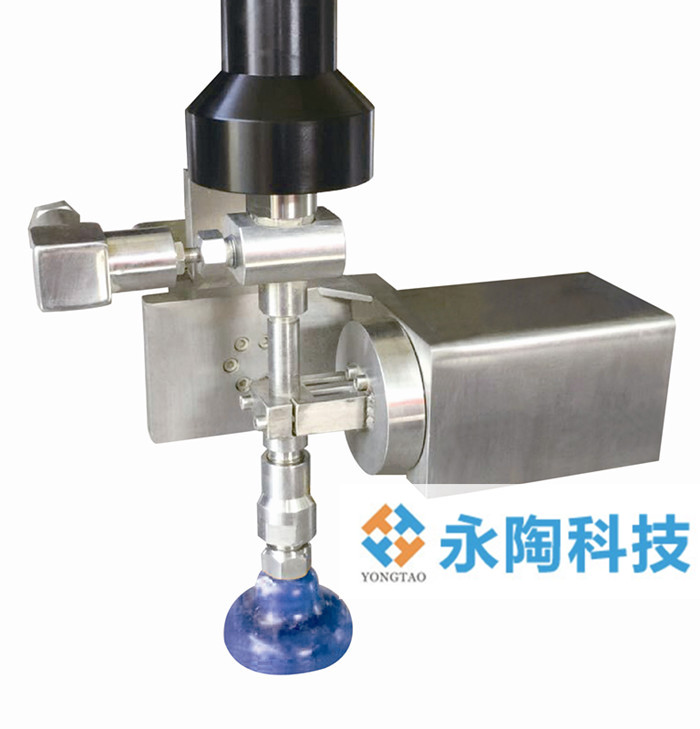

永陶AC五轴水刀刀头:

AC轴刀头

凡是购买永陶水刀的客户,包免费安装调试培训,懂CAD基础的学起来很快,

一、切割机床参数:

1、机床钢材全部采用国标型钢,外部密封设计全部采用不锈钢材料包装,美观实用性强,经久耐用。

2、丝杆导轨采用油泡方式,防水防尘,保证机床的寿命,使用进口品牌伺服电机。

丝杆:台湾TBI

线性导轨:台湾TBI

纵梁、横梁电机类型:(台湾)伺服电机

防尘方式:不锈钢防尘罩

机床外观材料:不锈钢

机床所用电缆:进口

三、技术参数:

型号

YJ-1313

YJ-2015

YJ-2515

YJ-3020

YJ-4020

机构样式

悬臂式

悬臂式/龙门式

龙门式

龙门式

龙门式/悬臂式

切割平台尺寸

1400*1400

2100*1600

2600*1600

3100*2100

4100*2100

切割行程

X

1200mm

1500mm

1500mm

3000mm

4000mm


Y

1200mm

2000mm

2500mm

2000mm

2000mm


Z

150mm

150mm

150mm

150mm

150mm


AB轴

±1


AC轴

±75°

CNC控制系统

交流伺服

精度

切割精度

±0.01mm


重复定位

±0.005mm

快速定位精度

6000mm/min

电源

200V/380v/415   50/60Hz

切割速度

和不同材料以及厚度有关


项目

参数

切割对象

几乎任何材质

最大切割尺寸

2000*3000

切割精度

±0.1mm

重复定位精度

0.025mm

快速定位精度

1-15m/min

最大空行速度

8000mm/min

最大进给速度

抛光砖:6001.8-2.0m/min

8001.5-1.8m/min

设计压力

420MPa

正常工作压力

350-380MPa

供水压力

0.4-0.8MPa

最大排水量

3.7L/min

最大用砂量

190g/min

最大冲程数

60/min

Z轴行程

130mm

操作系统

Windows XP

砂管喷嘴直径

1.0mm

宝石喷嘴直径

0.33mm

绘图软件

Auto CAD
