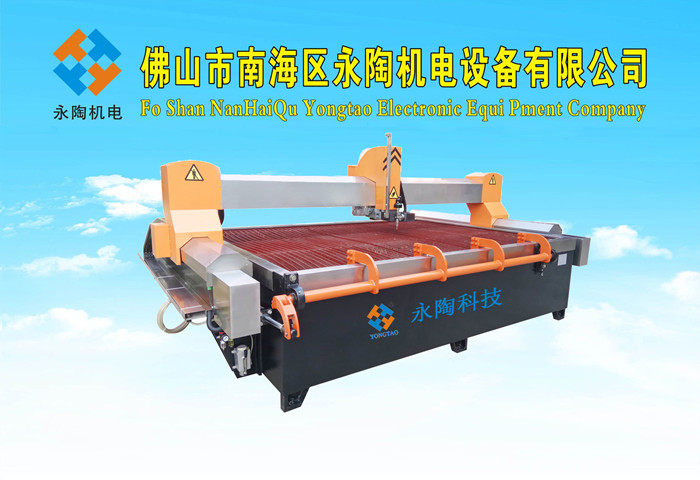

YJ-3020-5L五轴水刀切割机带翻转平台
水刀画图软件:CAD软件
水刀电脑系统:维宏系统
高精度的丝杆与导轨:
进口丝杆、导轨,XY轴采用独创的油浸式润滑方式,加上有效的防水、防尘结构,确保加工的高精度与稳定性,并最大限度延长丝杆、导轨的使用寿命。
AB五轴数控水刀切割机:

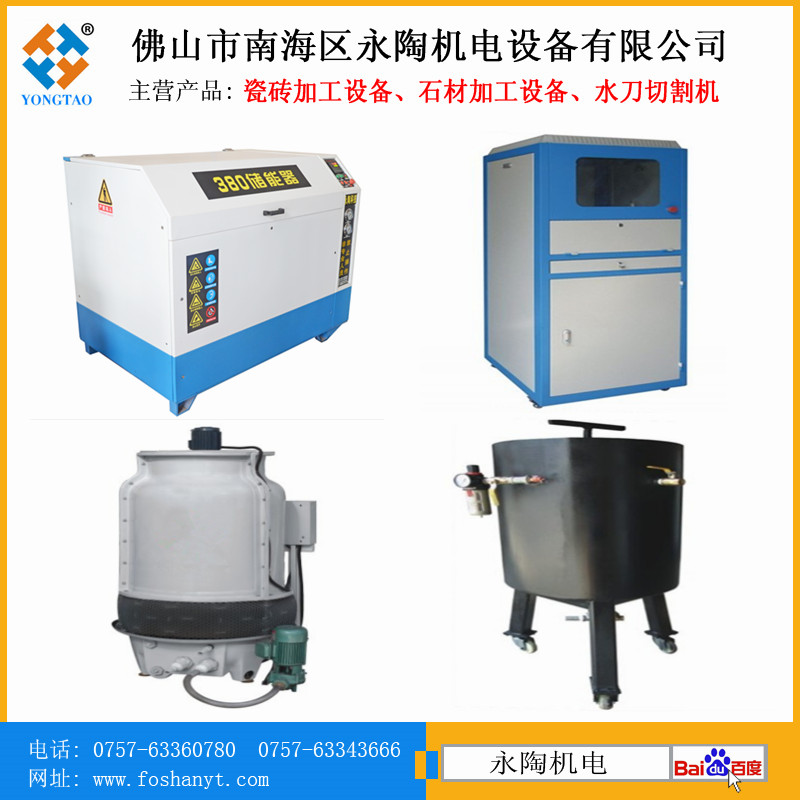

水刀切割拼花机械配套设备:
永陶AC五轴数控水刀切割机在福建水头石材展览会现场试机图:
老外在展会现场跟永陶公司的外贸业务员洽谈石材加工机械及水刀切割机:

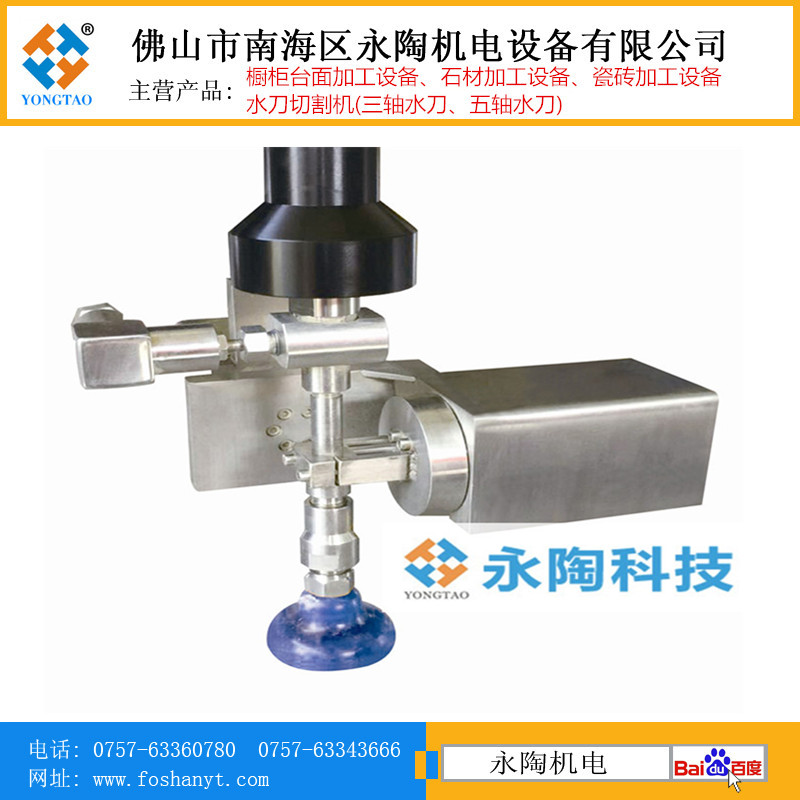

永陶AB五轴水刀刀头:
以计算切割点到控制点的距离来实现在切割过程中的精确补偿,配合合适的上位系统,实现0-45度任意角度切割。

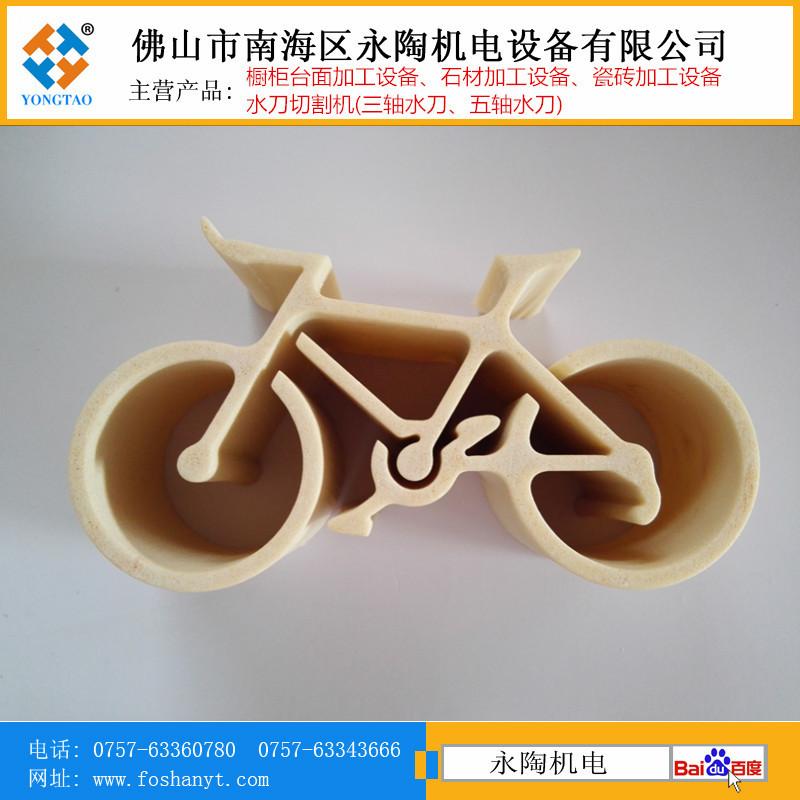

水刀切割机拼花图案一:
水刀切割机拼花图案二:
三、技术参数:
型号 |
YJ-1313 |
YJ-2015 |
YJ-2515 |
YJ-3020 |
YJ-4020 |
||
机构样式 |
悬臂式 |
悬臂式/龙门式 |
龙门式 |
龙门式 |
龙门式/悬臂式 |
||
切割平台尺寸 |
1400*1400 |
2100*1600 |
2600*1600 |
3100*2100 |
4100*2100 |
||
切割行程 |
X轴 |
1200mm |
1500mm |
1500mm |
3000mm |
4000mm |
|
|
Y轴 |
1200mm |
2000mm |
2500mm |
2000mm |
2000mm |
|
|
Z轴 |
150mm |
150mm |
150mm |
150mm |
150mm |
|
|
AB轴 |
±10° |
|||||
|
AC轴 |
±75° |
|||||
CNC控制系统 |
交流伺服 |
||||||
精度 |
切割精度 |
±0.01mm |
|||||
|
重复定位 |
±0.005mm |
|||||
快速定位精度 |
6000mm/min |
||||||
电源 |
200V/380v/415 50/60Hz |
||||||
切割速度 |
和不同材料以及厚度有关 |
