YJ-4020-5X悬臂式五轴数控水刀切割机

相关介绍:

YJ-4020-5X悬臂式五轴数控水刀切割机


水刀切割机加工材料: 陶瓷、石材、大理石、石英石、花岗岩、岩板、玻璃、不锈钢、钢板、铝板、铜、金属、碳钢、皮革、地毯、橡胶、亚克力、海绵、塑料、木材、复合材料


AB五轴刀头系统是永陶水刀针对加工拼花用户设计,可省去传统拼花制作过程中的打磨修边工艺,提高工作效率,节省成本。


永陶水刀切割机在全球都具有较高性价比,中国第一代AB五轴水刀切割机到AC五轴水刀切割机只用了不到3年时间,AC五轴水刀切割机最早是由永陶水刀研发生产,从0 °-10 °的角度切割转向大角度的切割(AC五轴水刀:±75°),任意图形由电脑控制,结构稳定,可对多种材料进行切割加工,刀头可对切割角度自由摆动,转角位置可平滑过渡,可实现精美的加工效果。

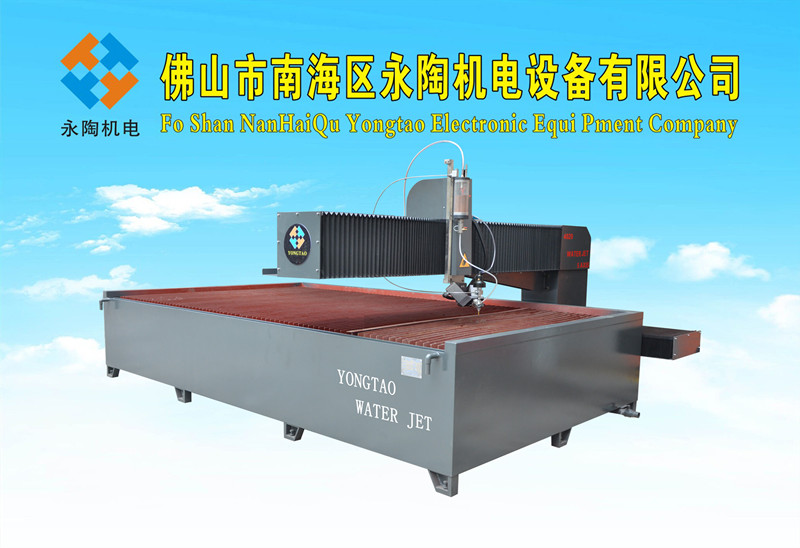

4020悬臂式五轴水刀切割机:

悬臂式水刀切割机


水刀切割机分为:

1、AB五轴水刀切割机

2、AC五轴水刀切割机


水刀切割机分为:

1、三轴水刀切割机

2、四轴水刀切割机

3、五轴水刀切割机


水刀切割机可分为:

1、龙门式水刀切割机

2、悬臂式水刀切割机

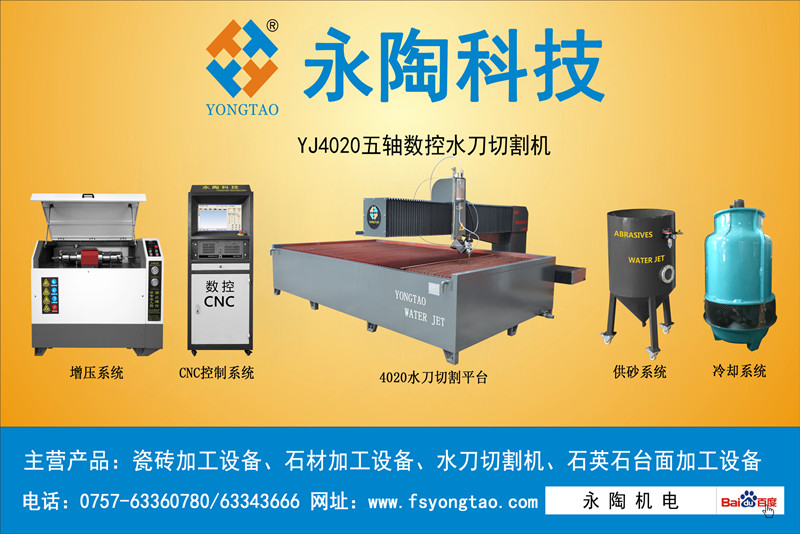

水刀切割机由以下5大组件组成:

1、水刀切割机机床

2、超高压增压器(高压系统)

3、CNC电脑控制柜(控制系统)

4、供砂系统

5、循环冷却塔


水刀切割机

技术参数:

型号

YJ-1313

YJ-2015

YJ-2515

YJ-3020

YJ-4020

机构样式

悬臂式

悬臂式/龙门式

龙门式

龙门式

龙门式

切割平台尺寸

1400*1400

2100*1600

2600*1600

3100*2100

4100*2100

切割行程

X

1200mm

1500mm

1500mm

3000mm

4000mm


Y

1200mm

2000mm

2500mm

2000mm

2000mm


Z

150mm

150mm

150mm

150mm

150mm


AB轴

±1


AC轴

±75°

CNC控制系统

交流伺服

精度

切割精度

±0.01mm


重复定位

±0.005mm

快速定位精度

6000mm/min

电源

200V/380v/415   50/60Hz

切割速度

和不同材料以及厚度有关


各种规格的水刀切割机机床及辅助设备尺寸:

机床型号

包装尺寸

辅助设备名称

包装尺寸

2015龙门式水刀切割机机床

3.2m*2.2m*1.8m

CNC电脑控制柜

0.65m*0.65m*1.6m

3020龙门式水刀切割机机床

4.1m*3m*1.7m

超高压增压器

1.52m*1m*1.35m

4020龙门式水刀切割机机床

5.5m*3m*1.7m

供砂系统

0.6m*0.6m*1.05m

4020悬臂式水刀切割机机床

5.6m*3.4m*2.06m

循环冷却塔

1m*1m*1.6m
