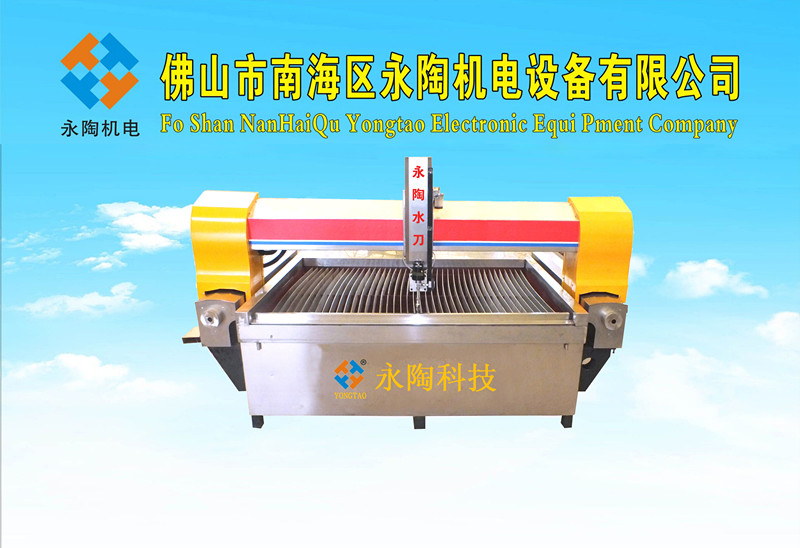

YJ-2015-3L 龙门式三轴数控水刀切割机
水刀拼花加工效果图一:
水刀拼花加工效果图二:
购买永陶水刀的客户,包免费安装调试培训,懂CAD基础的学起来很快,
一、水刀切割机参数:
1、机床钢材全部采用国标型钢,外部密封设计全部采用不锈钢材料包装,美观实用性强,经久耐用。
2、丝杆导轨采用油泡方式,防水防尘,保证机床的寿命,使用进口品牌伺服电机。
丝杆:台湾TBI
线性导轨:台湾TBI
纵梁、横梁电机类型:(台湾)伺服电机
防尘方式:不锈钢防尘罩
机床外观材料:不锈钢
机床所用电缆:进口
水刀机床参数:
项目 |
参数 |
切割对象 |
几乎任何材质 |
最大切割尺寸 |
2000*3000 |
切割精度 |
±0.1mm |
重复定位精度 |
0.025mm |
快速定位精度 |
1-15m/min |
最大空行速度 |
8000mm/min |
最大进给速度 |
抛光砖:600砖1.8-2.0m/min 800砖1.5-1.8m/min |
设计压力 |
420MPa |
正常工作压力 |
350-380MPa |
供水压力 |
0.4-0.8MPa |
最大排水量 |
3.7L/min |
最大用砂量 |
190g/min |
最大冲程数 |
60次/min |
Z轴行程 |
130mm |
操作系统 |
Windows XP |
砂管喷嘴直径 |
1.0mm |
宝石喷嘴直径 |
0.33mm |
绘图软件 |
Auto CAD |
三、技术参数:
型号 |
YJ-1313 |
YJ-2015 |
YJ-2515 |
YJ-3020 |
YJ-4020 |
||
机构样式 |
悬臂式 |
悬臂式/龙门式 |
龙门式 |
龙门式 |
龙门式/悬臂式 |
||
切割平台尺寸 |
1400*1400 |
2100*1600 |
2600*1600 |
3100*2100 |
4100*2100 |
||
切割行程 |
X轴 |
1200mm |
1500mm |
1500mm |
3000mm |
4000mm |
|
|
Y轴 |
1200mm |
2000mm |
2500mm |
2000mm |
2000mm |
|
|
Z轴 |
150mm |
150mm |
150mm |
150mm |
150mm |
|
|
AB轴 |
±10° |
|||||
|
AC轴 |
±75° |
|||||
CNC控制系统 |
交流伺服 |
||||||
精度 |
切割精度 |
±0.01mm |
|||||
|
重复定位 |
±0.005mm |
|||||
快速定位精度 |
6000mm/min |
||||||
电源 |
200V/380v/415 50/60Hz |
||||||
切割速度 |
和不同材料以及厚度有关 |
