YJ-1313-3L 悬臂式数控三轴水刀切割机

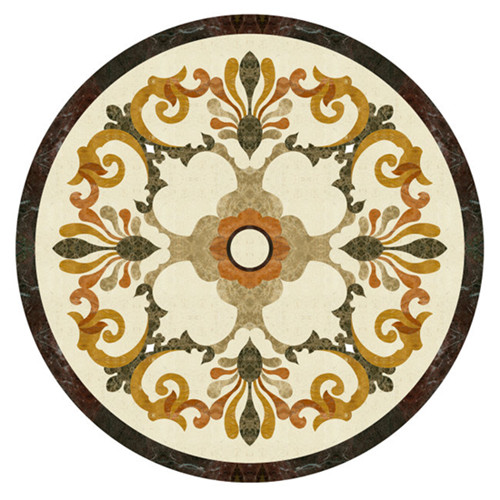

水刀拼花加工效果图：
购买永陶水刀的客户,包免费安装调试培训,懂CAD基础的学起来很快,
详细介绍:
1、全方位的切割能力,可进行任意平面曲线切割。
2、特别加固的床身结构,使切割刀头在高速运行时也不会产生振动,整机运行平稳,切割速度快,加工精度高。
3、所用丝杆,导轨由台湾知名厂家提供,X、Y、轴采用独创的油浸式丝杆导轨润滑方式,加上有效的防水,防尘结构,确保数控切割平台的加工精度,并最大限度延长丝杆导轨的使用寿命。
4、切割刀头装有可靠的气动高压水开关控制装置,提高生产效率。
5、独创砂阀设计,结构简单,使流砂更顺畅,修理更加方便简单。
6、全不锈钢防护罩,防尘,防水,防锈,防腐蚀,方便用水清洗,保持切割平台常年铮亮如新。
7、永陶数控水切割平台分悬臂式和龙门式两种结构型式,CNC控制器选用安川和台达交流伺服系统。
水刀机床参数：
1、机床钢材全部采用国标型钢,外部密封设计全部采用不锈钢材料包装,美观实用性强,经久耐用。
2、丝杆导轨采用油泡方式,防水防尘,保证机床的寿命,使用进口品牌伺服电机。
丝杆:台湾TBI
线性导轨:台湾TBI
纵梁、横梁电机类型:（台湾）伺服电机
防尘方式:不锈钢防尘罩
机床外观材料:不锈钢
机床所用电缆:进口
三、技术参数:
|
型号 |
YJ-1313 |
YJ-2015 |
YJ-2515 |
YJ-3020 |
YJ-4020 |
||
|
机构样式 |
悬臂式 |
悬臂式/龙门式 |
龙门式 |
龙门式 |
龙门式/悬臂式 |
||
|
切割平台尺寸 |
1400*1400 |
2100*1600 |
2600*1600 |
3100*2100 |
4100*2100 |
||
|
切割行程 |
X轴 |
1200mm |
1500mm |
1500mm |
3000mm |
4000mm |
|
|
|
Y轴 |
1200mm |
2000mm |
2500mm |
2000mm |
2000mm |
|
|
|
Z轴 |
150mm |
150mm |
150mm |
150mm |
150mm |
|
|
|
AB轴 |
±10° |
|||||
|
|
AC轴 |
±75° |
|||||
|
CNC控制系统 |
交流伺服 |
||||||
|
精度 |
切割精度 |
±0.01mm |
|||||
|
|
重复定位 |
±0.005mm |
|||||
|
快速定位精度 |
6000mm/min |
||||||
|
电源 |
200V/380v/415 50/60Hz |
||||||
|
切割速度 |
和不同材料以及厚度有关 |
||||||
