YJ-3020-5L AC龙门式五轴数控水刀切割机

相关介绍:

YJ-3020-5L AC 龙门式五轴数控水刀切割机

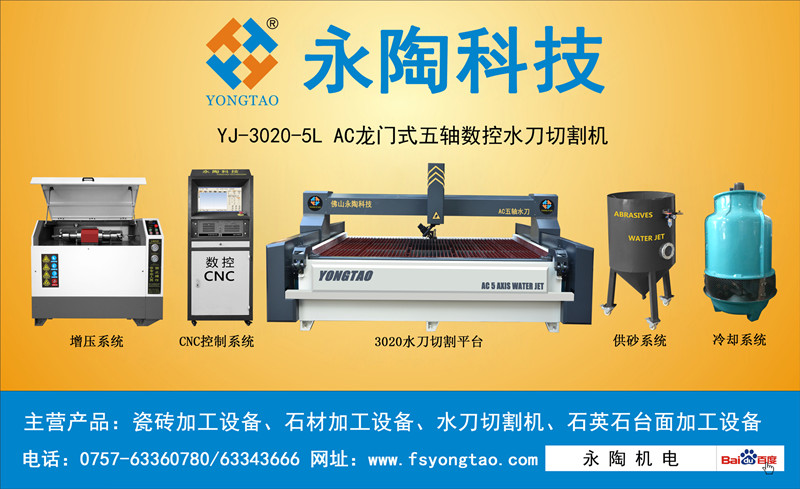

全套水刀切割机配置包括:

1、水刀切割机机床1

2、CNC电脑控制柜1

3、超高压增压器1

4、供砂系统1

5、循环冷却塔1

石榴砂采用60目或80目,液压油才有长城牌46号或68号,画图软件:CAD软件


永陶水刀切割机在全球都具有较高性价比,中国第一代AB五轴水刀切割机到AC五轴水刀切割机只用了不到3年时间,AC五轴水刀切割机最早是由永陶水刀公司研发生产,0 °-10 °的角度切割转向大角度的切割(AC五轴水刀:±75°),任意图形由电脑控制,结构稳定,可对多种材料进行切割加工,刀头可对切割角度自由摆动,转角位置可平滑过渡,可实现精美的加工效果。

水刀切割机加工材料:

陶瓷、石材、大理石、石英石、花岗岩、岩板、玻璃、不锈钢、钢板、铝板、铜、金属、碳钢、皮革、地毯、橡胶、亚克力、海绵、塑料、木材、复合材料

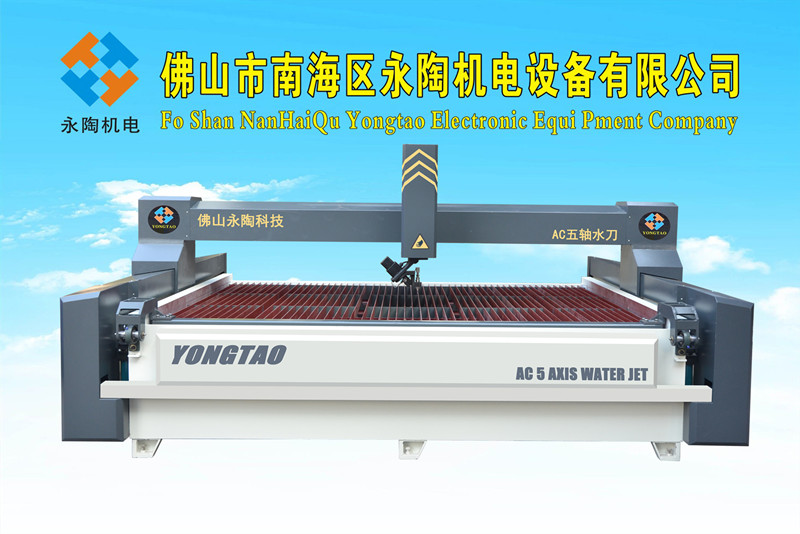

3020 AC 五轴数控水刀切割机:

数控水刀切割机


AC 五轴水刀切割机

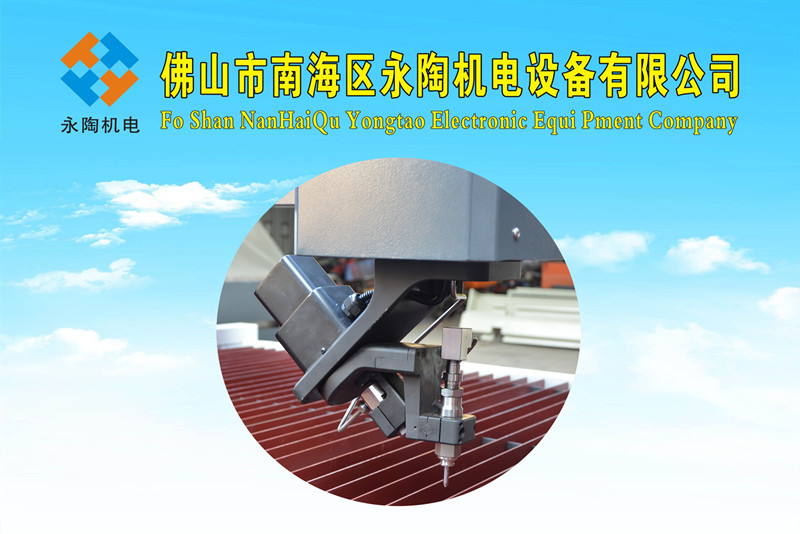

AC 五轴水刀刀头:

AC 五轴水刀刀头

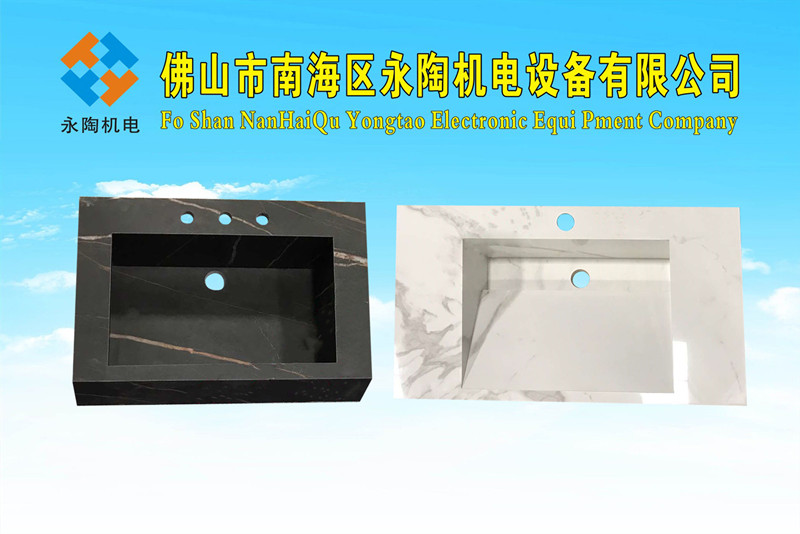

AC五轴数控水刀切割机加工岩板台面盆效果图:

台面盆

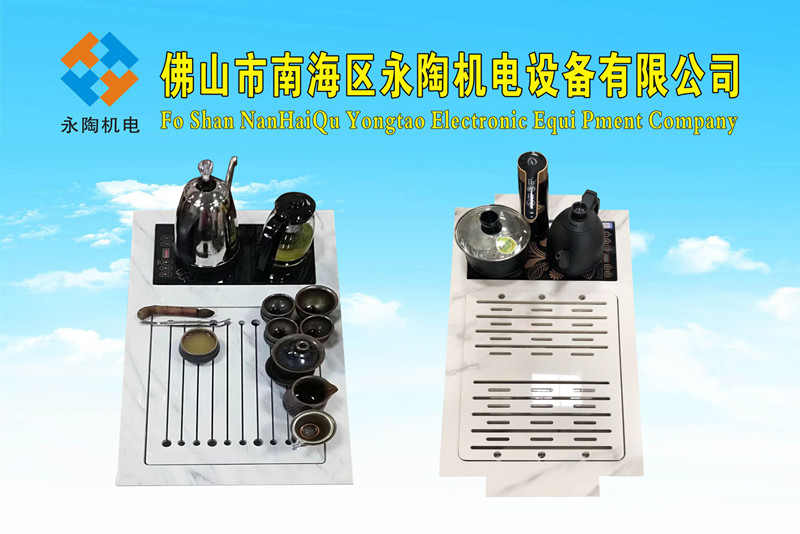

AC五轴水刀切割机加工岩板茶几效果图:

陶瓷茶几

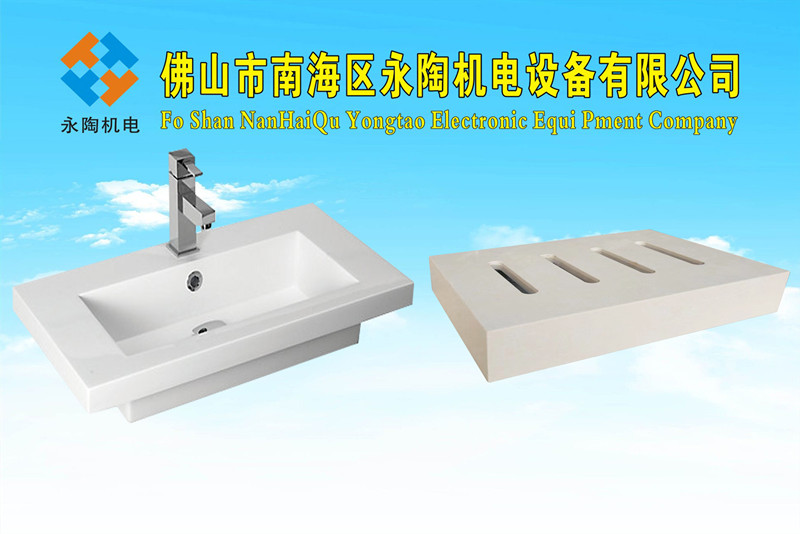

AC五轴水刀加工洗手盆效果图:

陶瓷洗手盆


技术参数:

型号

YJ-1313

YJ-2015

YJ-2515

YJ-3020

YJ-4020

机构样式

悬臂式

悬臂式/龙门式

龙门式

龙门式

龙门式/悬臂式

切割平台尺寸

1400*1400

2100*1600

2600*1600

3100*2100

4100*2100

切割行程

X

1200mm

1500mm

1500mm

3000mm

4000mm


Y

1200mm

2000mm

2500mm

2000mm

2000mm


Z

150mm

150mm

150mm

150mm

150mm


AB轴

±1


AC轴

±75°

CNC控制系统

交流伺服

精度

切割精度

±0.01mm


重复定位

±0.005mm

快速定位精度

6000mm/min

电源

200V/380v/415   50/60Hz

切割速度

和不同材料以及厚度有关
