YJ-4020-5L龙门式五轴数控水刀切割机

相关介绍:

YJ-4020-5L龙门式五轴数控水刀切割机

水刀切割机加工材料: 陶瓷、石材、大理石、石英石、花岗岩、岩板、玻璃、不锈钢、钢板、铝板、铜、金属、碳钢、皮革、地毯、橡胶、亚克力、海绵、塑料、木材、复合材料

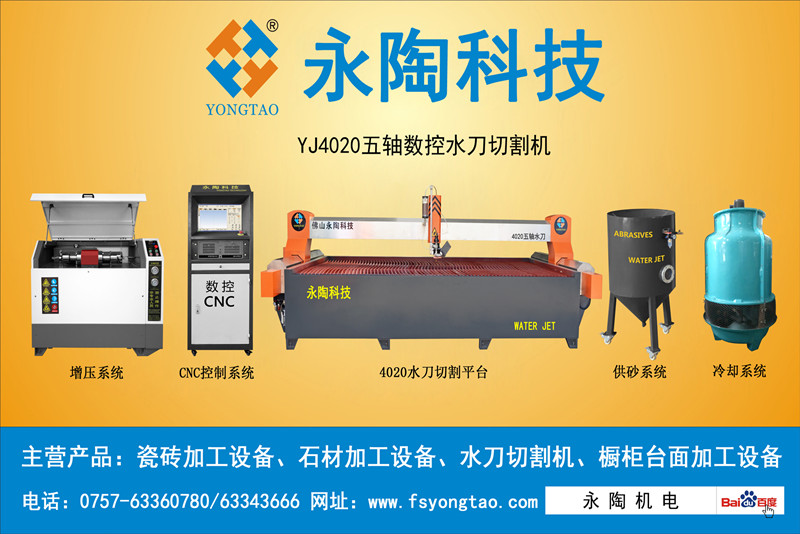

水刀切割机由以下5大组件组成:

1、水刀切割机机床

2、超高压增压器(高压系统)

3、CNC电脑控制柜(控制系统)

4、供砂系统

5、循环冷却塔


龙门式切割平台(含AB五轴切割系统),此切割平台多用于陶瓷石材拼花行业

1、龙门式水切割机平台是由X轴、Y轴、Z轴传动部分,水箱部分,切割部分,润滑部分及数控驱动部分等组成。

2、龙门式工作台的结构体积比较大,X轴Y轴行程长,适合加工各种复杂大型零件。

3、龙门式水切割平台常用规格:2m*1.5m、3m*2m、4m*2m

4、其中Z轴行程是150mm,控制精度是±0.01mm,切割精度是±0.01mm

5、重复定位精度±0.005mm,最大机床空载最快移动速度8000mm/min

6石榴砂采用60目或80目,液压油采用长城牌46号或68

7、画图软件采用Auto CAD软件,电脑系统采用维宏系统,操作系统采用Windows XP

8机床钢材全部采用国标型钢,外部密封设计全部采用不锈钢材料包装,美观实用性强,经久耐用。

9、丝杆导轨采用油泡方式,防水防尘,保证机床的寿命,使用进口品牌伺服电机。

10、水射流切割后,切割面整齐平滑,不会在切割过程中使被切割物体有任何损伤,可以起到许多切割工具无法实现的切割作业。


机床型号

包装尺寸

辅助设备名称

包装尺寸

2015龙门式水刀切割机机床

3.2m*2.2m*1.8m

CNC电脑控制柜

0.65m*0.65m*1.6m

3020龙门式水刀切割机机床

4.1m*3m*1.7m

超高压增压器

1.52m*1m*1.35m

4020龙门式水刀切割机机床

5.5m*3m*1.7m

供砂系统

0.6m*0.6m*1.05m

4020悬臂式水刀切割机机床

5.6m*3.4m*2.06m

循环冷却塔

1m*1m*1.6m

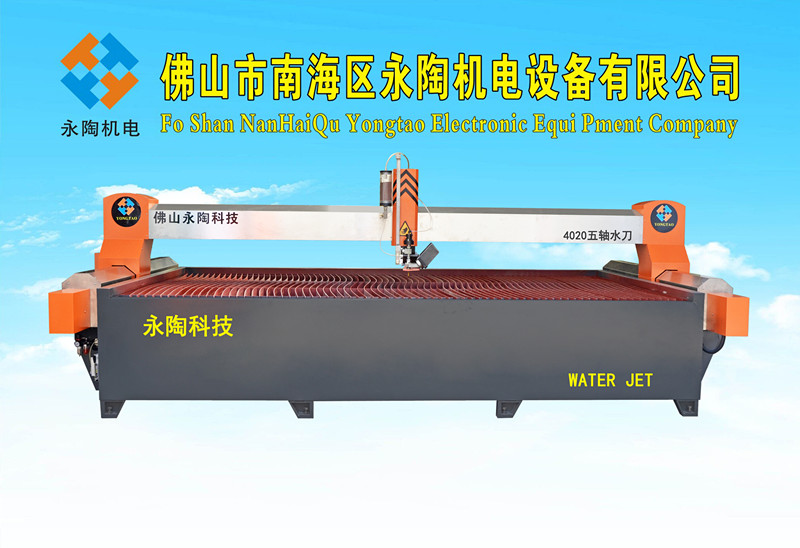

4020龙门式五轴水刀切割机:

龙门式数控水刀切割机




技术参数:

型号

YJ-1313

YJ-2015

YJ-2515

YJ-3020

YJ-4020

机构样式

悬臂式

悬臂式/龙门式

龙门式

龙门式

龙门式

切割平台尺寸

1400*1400

2100*1600

2600*1600

3100*2100

4100*2100

切割行程

X轴

1200mm

1500mm

1500mm

3000mm

4000mm


Y轴

1200mm

2000mm

2500mm

2000mm

2000mm


Z轴

150mm

150mm

150mm

150mm

150mm


AB轴

±1


AC轴

±75°

CNC控制系统

交流伺服

精度

切割精度

±0.01mm


重复定位

±0.005mm

快速定位精度

6000mm/min

电源

200V/380v/415   50/60Hz

切割速度

和不同材料以及厚度有关
